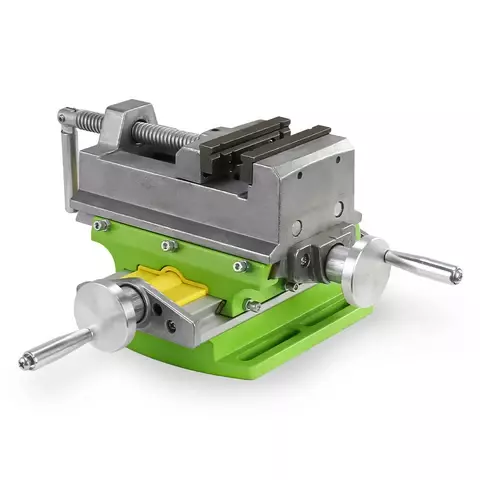

Тиски двухкоординатные станочные BG6368 3"/75мм

Для фиксации деталей и заготовок при их обработке на сверлильных станках.


Характеристики: Перемещение по оси X 80 мм Перемещение по оси Y 67 мм Шаг перемещения (1 оборот маховика) 1,5 мм Ширина губок тисков 76 мм (3") Высота губок 16,3мм Толщина губок 10 мм Развод губок 80 мм Особенности Специальная двухосевая проточка губок для фиксации круглых деталей Материал тисков Алюминиевый сплав Материал губок Сталь, резиновые накладки Материал станины Алюминиевый сплав Тип крепления Продольные пазы для крепления болтами (в комплект не входят) Тип тисков Крестовинные, станочные (машинные) Вес нетто 2,4 кг Габаритные размеры тисков 210*220 мм Габаритные размеры упаковки 250*240*150 мм Габаритные размеры оптовой коробки 515*495*320 мм Страна изготовитель Китай

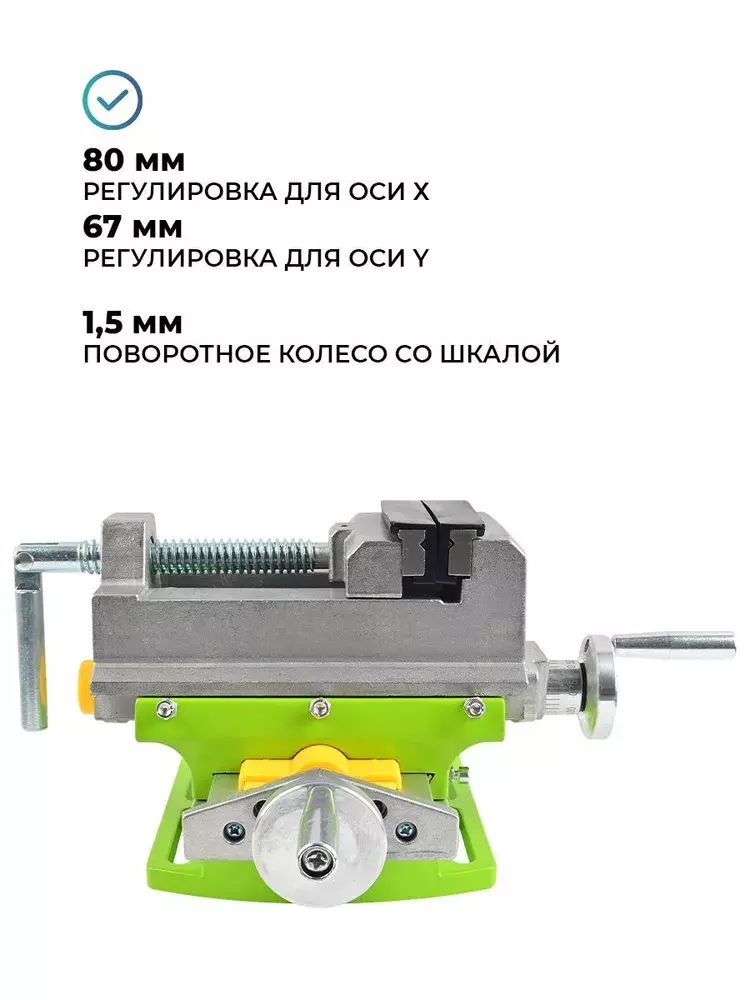

Прецизионные двухкоординатные (крестовинные) тиски 76 мм (3") оптимально подходят не только для сверления, но и для фрезерования. Двухкоординатные тиски имеют меньшую высоту чем тиски, установленные на координатный столик, таким образом, увеличивая точность фрезерования за счет увеличения жесткости конструкции при использовании сверлильных стоек для дрели. Данная модель тисков позволяет перемещать заготовку по оси X до 80 мм и до 67 мм - по оси Y. Шаг перемещения составляет 1,5 мм, равен одному обороту маховика.

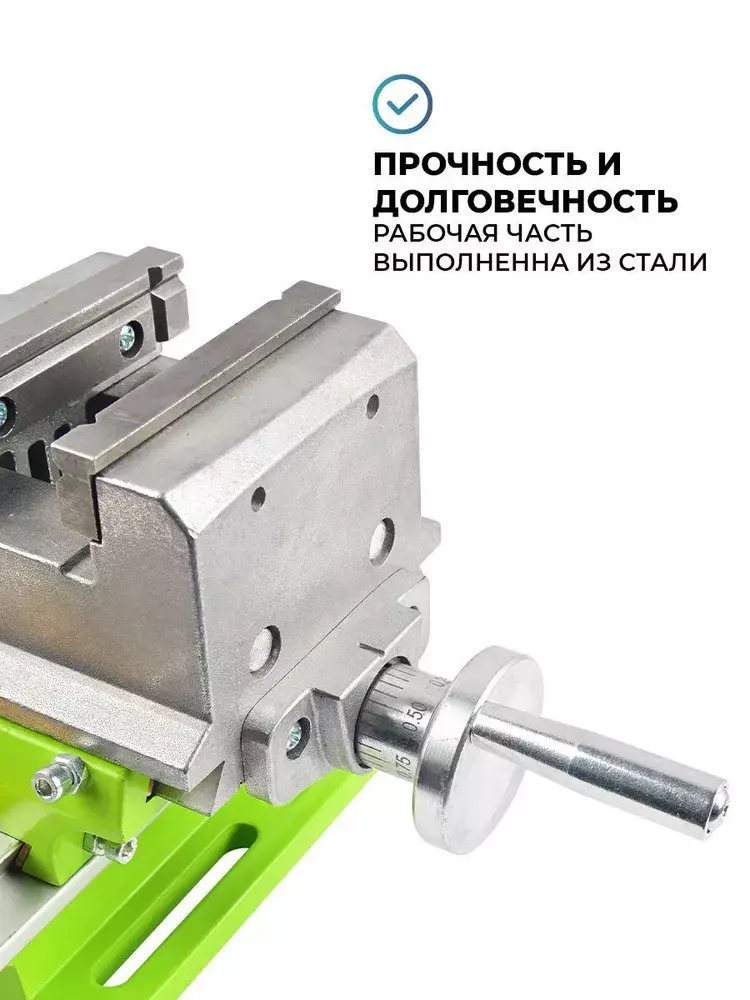

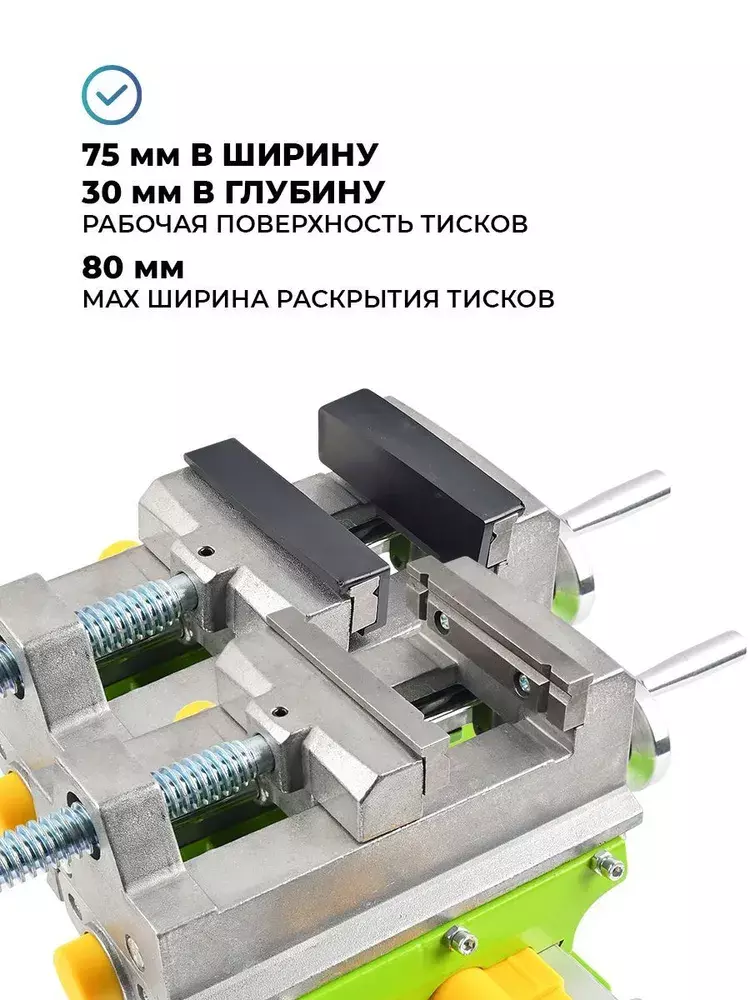

Роль зажимающего заготовку устройства здесь исполняют3" станочные тиски 25505, прикрепленные к более компактному двухкоординатному механизму. Машинные мини тиски 25505 имеют ширину губок 76 мм (3"), высоту 16,3 мм, толщину 10 мм, рабочий ход 80 мм. Их корпус изготовлен из алюминиевого сплава, губки - из стали.

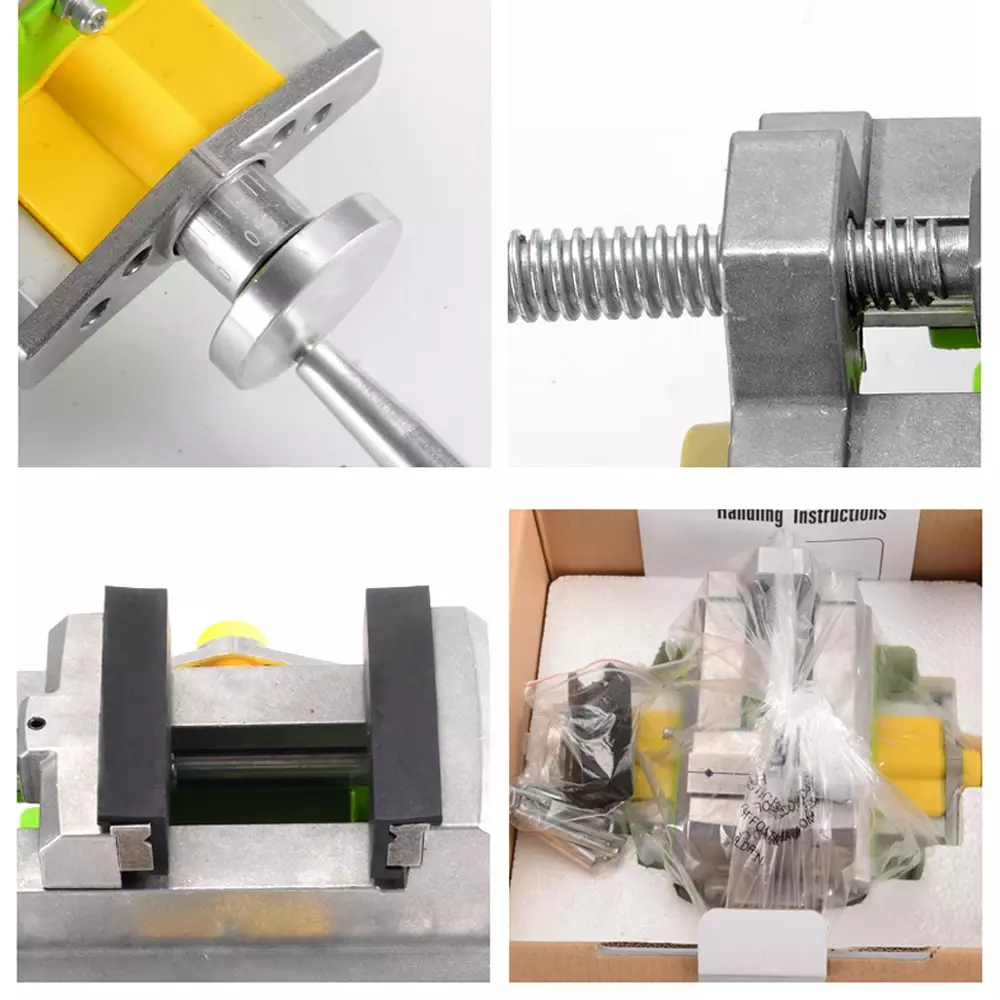

Специальная двухосевая проточка губок тисков позволяет надежно фиксировать круглые (цилиндрические) заготовки как горизонтально, так и в вертикальном положении. Для защиты поверхности обрабатываемой заготовки в комплект входят резиновые накладки на губки.

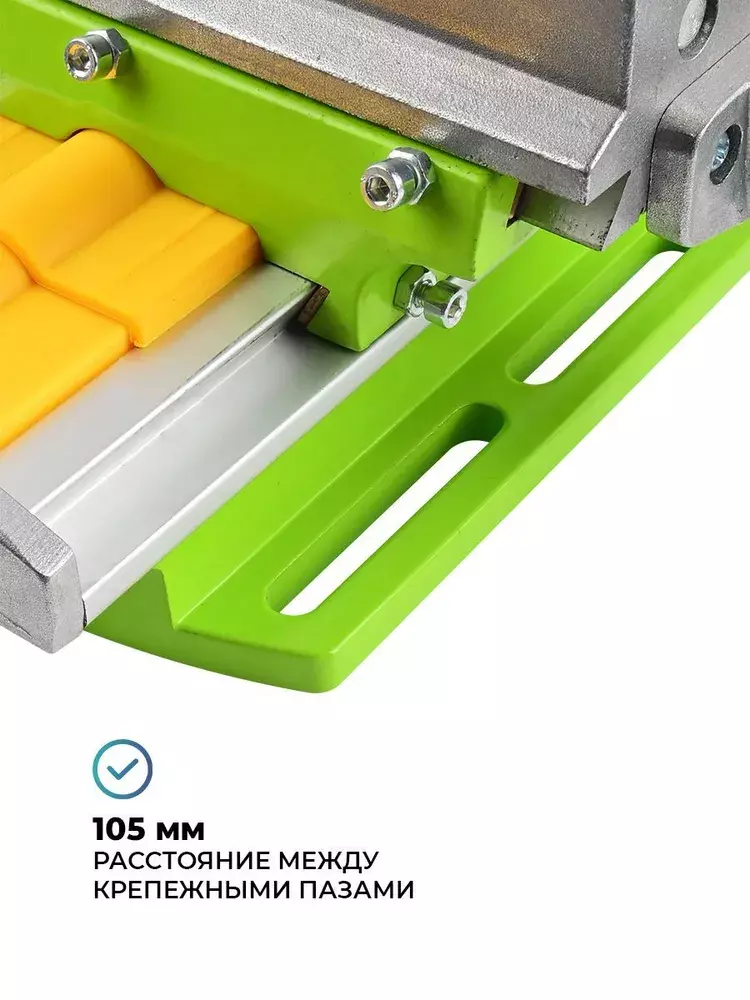

Тиски надежно закреплены на крестовинной станине, на которой расположено 3 винта для регулировки люфта. На станине расположены крепежные пазы, компактные размеры 210*220 мм позволяют использовать данное устройство со всеми сверлильными стойками и станками.
