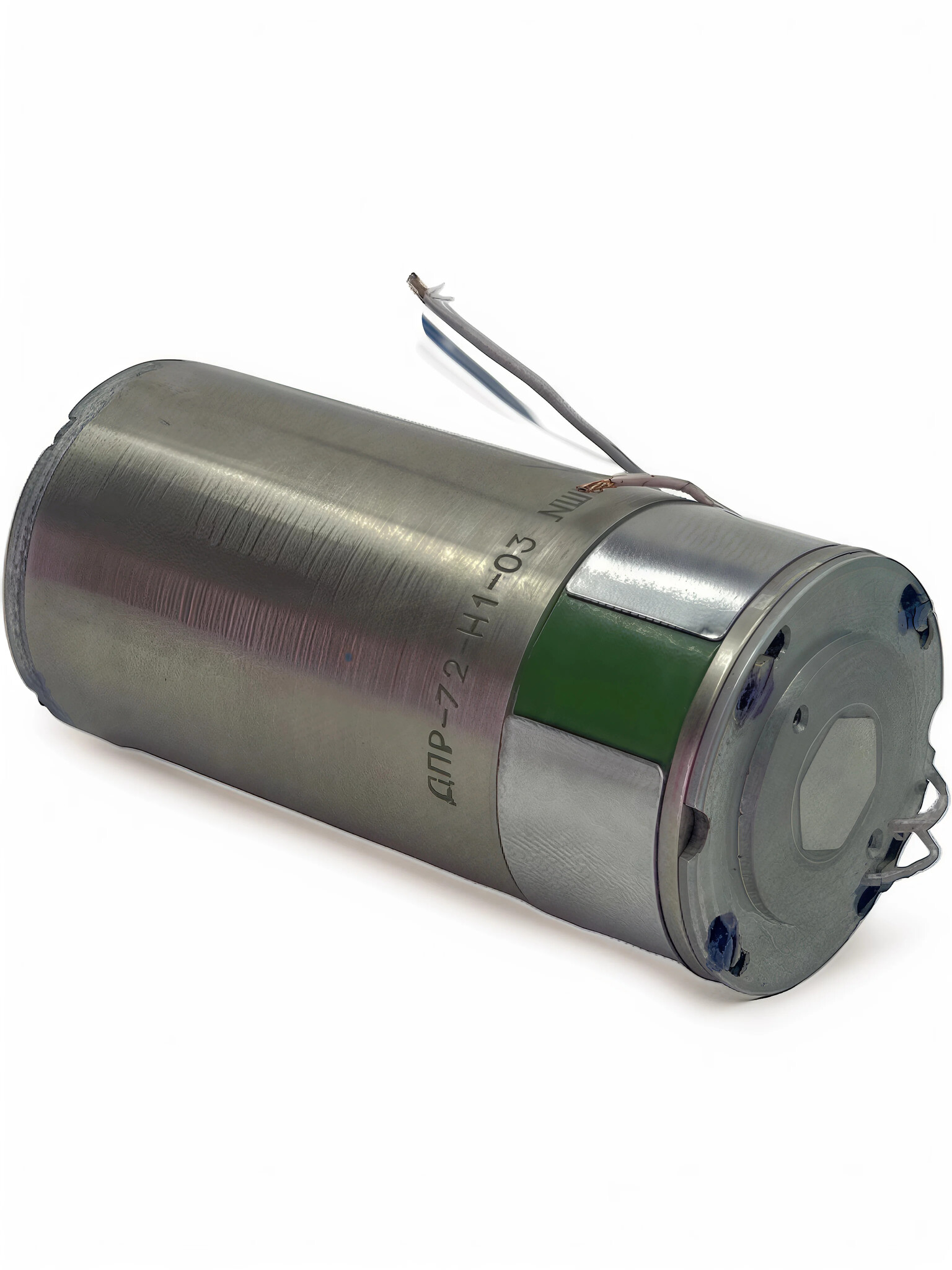

Электродвигатель ДПР-72-Н1-03

Новые, снятые с производства, щетки чистые, в идеальном состоянии. Без упаковки.

Электродвигатель ДПР-72-Н1-03 постоянного тока 27В 18,5Вт – мощное решение для промышленных приводов

Профессиональное описание

Коллекторный электродвигатель ДПР-72-Н1-03 с возбуждением от постоянных магнитов представляет собой высокоэффективное решение для требовательных промышленных применений. Благодаря конструкции с полым якорем, двигатель сочетает в себе высокий крутящий момент и отличное быстродействие, что делает его идеальным выбором для точных исполнительных механизмов.

Ключевые особенности и преимущества:

1. Мощность и производительность:

   • Высокий номинальный момент 39,2 мН·м

   • Солидный пусковой момент 245 мН·м

   • Оптимальная скорость вращения 4500 об/мин

2. Надежность в эксплуатации:

   • Конструкция с двойными статорами

   • Полый бескаркасный якорь

   • Усиленные подшипниковые узлы

   • Защита от перегрузок

3. Универсальность применения:

   • Реверсивный режим работы

   • Произвольное рабочее положение

   • Компактные габариты (Ø40×84,2 мм)

   • Бесфланцевое крепление за корпус

Технические характеристики:

• Тип: коллекторный с постоянными магнитами

• Напряжение питания: 27 В ±10%

• Номинальная мощность: 18,5 Вт

• Частота вращения: 4500 об/мин

• Крутящий момент: 39,2 мН·м (номинальный), 245 мН·м (пусковой)

• Ток потребления: 1,3 А (номинальный), 17,5 А (пусковой)

• КПД: 53%

• Быстродействие: постоянная времени ≤20 мс

• Режимы работы: продолжительный, повторно-кратковременный, кратковременный

• Температурный диапазон: -60°С...+70°С

• Влажность: до 98% при +40°С

• Вибрационная стойкость: 5-2000 Гц, 10g

• Ударопрочность: до 50g

Области применения:

1. Промышленная автоматика:

   • Приводы промышленных роботов

   • Исполнительные механизмы автоматических линий

   • Дозирующие и подающие устройства

   • Механизмы позиционирования

2. Специальное оборудование:

   • Авиационные и космические системы

   • Военная техника и системы наведения

   • Медицинские диагностические комплексы

3. Точная механика:

   • Оптико-электронные системы

   • Прецизионные станки с ЧПУ

   • Контрольно-измерительная аппаратура

Конструктивные особенности:

• Полый якорь цилиндрической формы с малым моментом инерции

• Двойная система статоров для повышения надежности

• Один выходной конец вала

• Бесфланцевое крепление за корпус

• Усиленные подшипниковые узлы (максимальная нагрузка: 5 Н осевая, 10 Н радиальная)

• Специальная конструкция коллекторно-щеточного узла

Условия эксплуатации:

• Электрическая изоляция:

  • Сопротивление корпус-токоведущие части: ≥20 МОм

  • Электрическая прочность: ≥250 В

• Механические нагрузки:

  • Вибрация: 1-5000 Гц, до 120 м/с²

  • Ударные нагрузки: до 350 м/с²

• Монтажные ограничения:

  • Максимальное усилие напрессовки на вал: 50

Рекомендации по эксплуатации:

1. Для продолжительной работы:

   • Обеспечьте охлаждение

   • Избегайте перегрузок

   • Регулярно проверяйте состояние щеточного узла

2. В экстремальных условиях:

   • При отрицательных температурах предусмотрите плавный пуск

   • Во влажной среде используйте дополнительную защиту

3. Для максимального срока службы:

   • Соблюдайте рекомендованные режимы работы

   • Используйте качественные источники питания

   • Проводите регулярное техническое обслуживание
