ДПМ-25-Н2-01
Электродвигатель коллекторный постоянного тока ДПМ-25-Н2-01 с возбуждением от постоянных магнитов, без стабилизации частоты вращения, на номинальное напряжение 15 В, мощностью 1,28 Вт, с одним выходным концом вала.
Предназначен для работы в качестве силового двигателя в системах автоматического регулирования низкого и среднего быстродействия, а также для привода различных механизмов кратковременного, повторно-кратковременного и непрерывного действия.
Двигатель ДПМ-25-Н2-01 применяется в аппаратуре промышленной автоматики, телемеханики, радиоэлектроники и другом оборудовании общего и специального назначения.
Электродвигатель обеспечивает работу при обоих направлениях вращения, причём изменение направления вращения на ходу, без предварительной остановки двигателя, не допускается.
Крепление двигателя осуществляется за наружную поверхность корпуса с помощью немагнитных металлических деталей.
Режим работы - продолжительный.
Рабочее положение двигателя в пространстве произвольное.

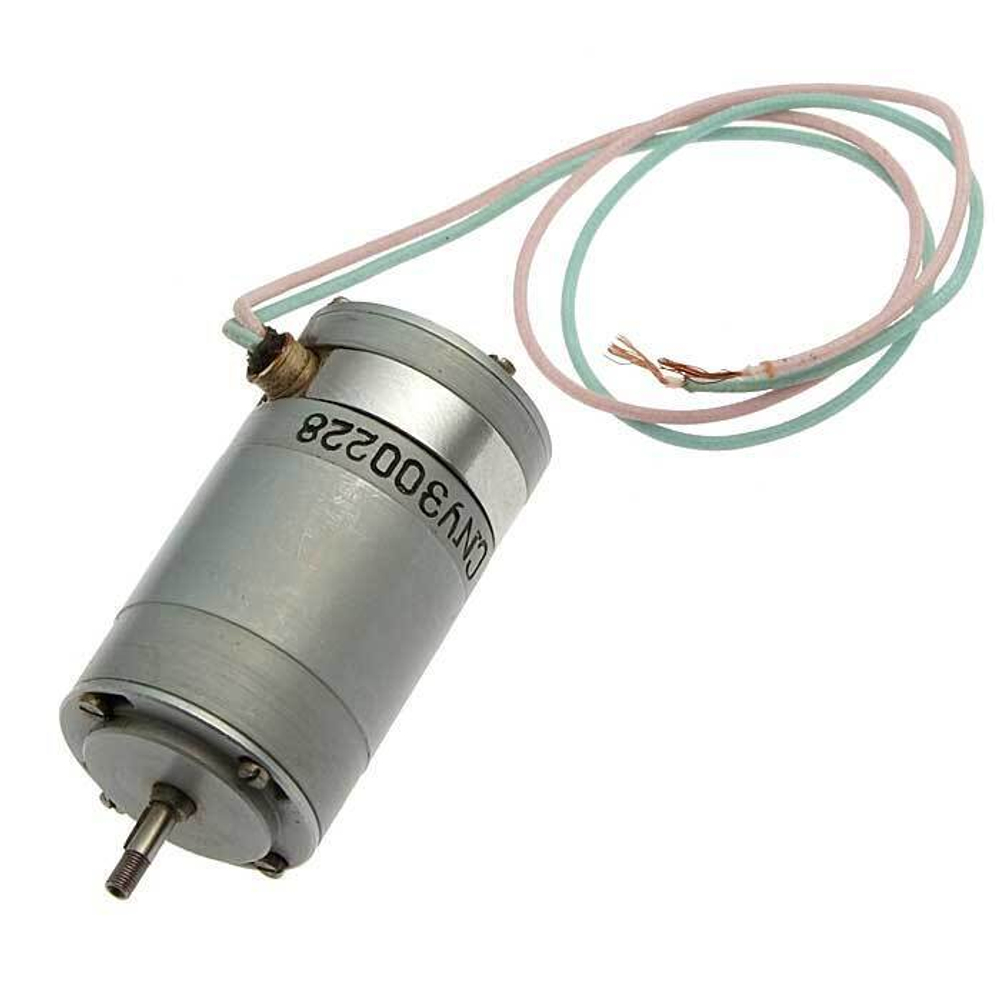

Маркируется цифро-буквенным кодом на корпусе.
Электродвигатель допускает эксплуатацию при температуре окружающей среды от -50 до +70 °С, атмосферном давлении до 200 мм рт.ст., относительной влажности 95 % при 25 °С.
Устойчив к воздействию вибрации в диапазоне частот 5-5000 Гц с ускорением до 15 g и ударных нагрузок до 40 g.
Технические и эксплуатационные характеристики двигателя ДПМ-25-Н2-01:
• Напряжение питания, В ...... 15
• Номинальная мощность, Вт ...... 1,28
• Частота вращения, об/мин ...... 2500
• Номинальный вращающий момент, мН*м ...... 4,9
• Пусковой момент, мН*м ...... 7,85
• Потребляемый ток, А ...... 0,28
• Коэффициент полезного действия, % ...... 30
• Масса, кг ...... 0,12
